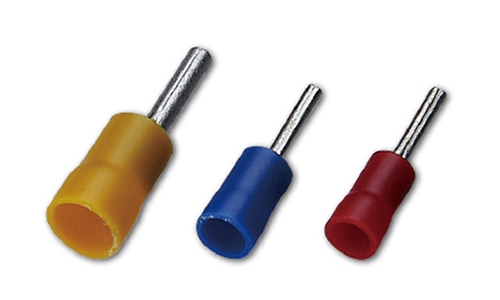

PVC絕緣針型端子(易進式)

PVC絕緣針型端子(易進式)

產品描述
  • 專利產品
  • 編號:NO.VPT1-10E〜VPT5E
  • 絕緣材料:聚氯乙烯(PVC)
  • 端子材質:銅
  • 電鍍:錫

附加檔

VPT-E-PDF.pdf
PVC Insulated Pin Terminals(Easy Entry)(New Patened)
WIRE RANGE
A.W.G. mm²
ITEM
NO.

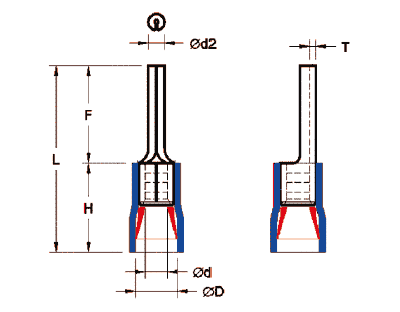

Dimensions (mm)
Ød2FLHØdØDT
22-16
A.W.G

0.5-1.5 mm²
VPT1-10E 1.9 10.0 20.0 10.0 1.7 4.2 0.75
VPT1E 12.0 22.0
16-14
A.W.G

1.5-2.5  mm²
VPT2-10E 1.9 10.0 20.0 10.0 2.3 4.6 0.8
VPT2E 12.0 22.0
12-10
A.W.G

4-6  mm²
VPT5E 2.7 14.0 27.0 13.0 3.4 6.5 1.0
