PVC絕緣DIN46237德規圓型端子(易進式銅管)

PVC絕緣DIN46237德規圓型端子(易進式銅管)

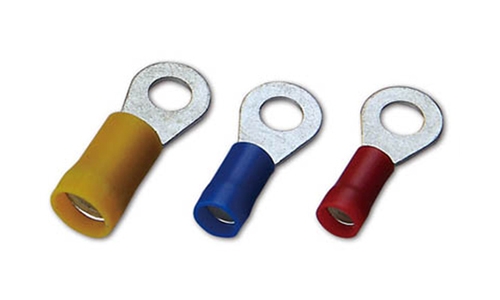

產品描述
  • 編號:VDR2.5-1C〜VDR12-6C
  • 絕緣材料:聚氯乙烯(PVC)
  • 端子材質:銅
  • 套管:銅套
  • 電鍍:錫

附加檔

VDR-C-PDF.pdf
PVC Insulated DIN46237 Ring Terminals(Double Crimp)
WIRE RANGE
A.W.G. mm²
ITEM
NO.

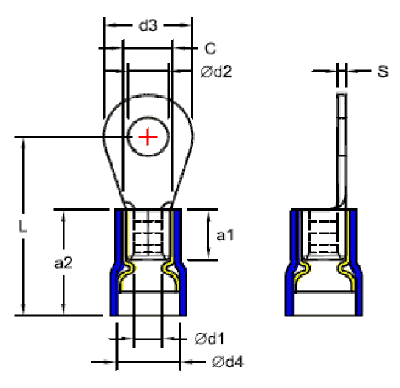

Stud SizeDimensions (mm)
MetricØd1a1a2CØd2d3Ød4LS
22-16
A.W.G.

0.5-1.5 mm²
VDR2.5-1C 2.5 1.6 5.0 10.5 4.0 2.7 6.0 4.5 16.5 0.8
VDR3-1C 3 3.2 6.0 16.5
VDR3.5-1C 3.5 3.7 6.0 16.5
VDR4S-1C 4 4.3 7.0 16.5
VDR4-1C 4 4.3 8.0 17.5
VDR5S-1C 5 5.3 8.0 17.5
VDR5-1C 5 5.3 10.0 18.5
VDR6S-1C 6 6.5 10.0 18.5
VDR6-1C 6 6.5 11.0 21.5
VDR8-1C 8 8.4 14.0 22.5
16-14
A.W.G.

1.5-2.5  mm²
VDR3-2.5C 3 2.3 5.0 10.5 4.5 3.2 6.0 5.0 16.5 0.8
VDR3.5-2.5C 3.5 3.7 6.0 16.5
VDR4S-2.5C 4 4.3 6.8 16.5
VDR4-2.5C 4 4.3 8.0 17.5
VDR5S-2.5C 5 5.3 8.0 17.5
VDR5-2.5C 5 5.3 10.0 19.5
VDR6S-2.5C 6 6.5 10.0 19.5
VDR6-2.5C 6 6.5 11.0 21.5
VDR8-2.5C 8 8.4 14.0 22.5
VDR10-2.5C 10 10.5 18.0 25.5
12-10
A.W.G.

2.5-6 mm²
VDR4-6C 4 3.6 6.0 13.0 6.0 4.3 8.0 6.7 21.0 1.0
VDR5-6C 5 5.3 10.0 22.0
VDR6-6C 6 6.5 11.0 23.0
VDR8-6C 8 8.4 14.0 26.0
VDR10-6C 10 10.5 18.0 28.0
VDR12-6C 12 13.0 18.0 28.0
