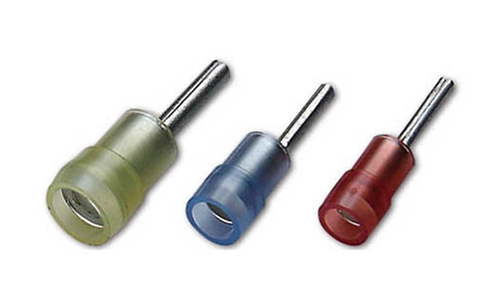

尼龍絕緣針型端子(易進式銅管)

尼龍絕緣針型端子(易進式銅管)

產品描述
  • 編號:NO.ENPT1-10C〜ENPT5C
  • 絕緣材料:尼龍
  • 端子材質:銅
  • 套管:銅套
  • 電鍍:錫
Nylon Insulated Pin Terminals(Double Crimp)
WIRE RANGE
A.W.G. mm²
ITEM
NO.

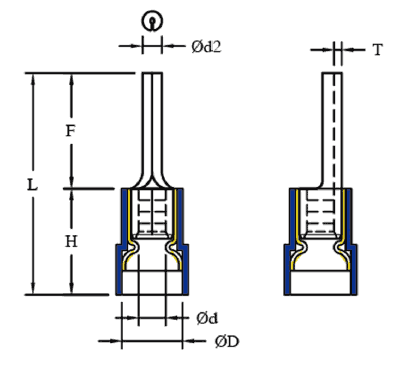

Dimensions (mm)
Ød2FLHØdØDT
22-16
A.W.G

0.5-1.5 mm²
ENPT1-10C 1.9 10.0 21.0 11.0 1.7 4.5 0.75
ENPT1C 12.0 23.0
16-14
A.W.G

1.5-2.5 mm²
ENPT2-10C 1.9 10.0 21.0 11.0 2.3 5.0 0.8
ENPT2C 12.0 23.0
12-10
A.W.G

4-6 mm²
ENPT5C 2.7 14.0 27.0 13.0 3.4 6.7 1.0
