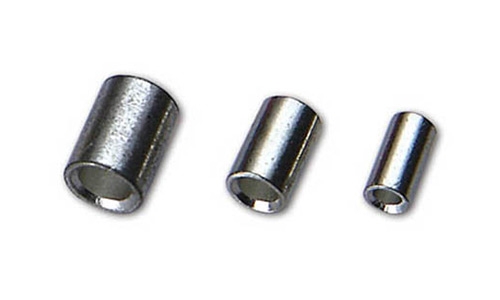

無絕緣短式中接連接管

無絕緣短式中接連接管

產品描述
  • 編號:P1〜P325
  • 端子材質:銅
  • 電鍍:錫

附加檔

P1-PDF.pdf
Non Insulated Parallel Splice
WIRE RANGE
A.W.G. mm²
ITEM
NO.

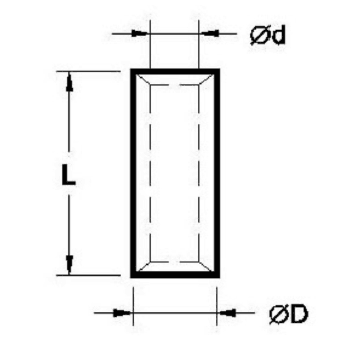

Dimensions (mm)
ØdØDL
22-16 A.W.G.
0.5-1.5 mm²
P1 1.8 3.3 8.0
16-14 A.W.G.
1.5-2.5 mm²
P2 2.4 4.0 8.0
12-10 A.W.G.
4-6 mm²
P5 3.6 5.5 8.5
8 A.W.G.
8 mm²
P8 4.6 7.0 9.5
6 A.W.G.
14 mm²
P14 5.8 9.0 11.0
4 A.W.G.
22 mm²
P22 7.7 11.4 13.5
2 A.W.G.
38 mm²
P38 9.4 13.3 16.5
1/0 A.W.G.
60 mm²
P60 11.4 15.4 18.5
2/0 A.W.G.
70 mm²
P70 13.3 17.5 19.0
3/0 A.W.G.
80 mm²
P80 14.5 19.4 19.5
4/0 A.W.G.
100 mm²
P100 16.4 22.0 20.0
250/300 MCM
A.W.G.
150 mm²
P150 19.5 26.5 27.0
300/350 MCM
A.W.G.
180 mm²
P180 21.0 28.5 28.5
400/500 MCM
A.W.G.
200 mm²
P200 24.0 32.5 32.0
500/600 MCM
A.W.G.
325 mm²
P325 28.0 37.0 37.0
