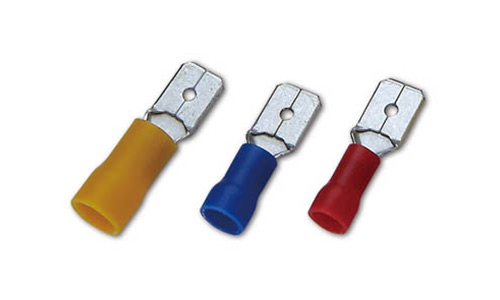

PVC絕緣平插式(半包)公端連接器

PVC絕緣平插式(半包)公端連接器

產品描述
  • 編號:VD1-2.8M5〜VD5-6.3M
  • 絕緣材料:聚氯乙烯(PVC)
  • 端子材質:青銅
  • 電鍍:錫

附加檔

VD-M-PDF.pdf
PVC Insulated Male Lug
WIRE RANGE
A.W.G. mm²
ITEM
NO.

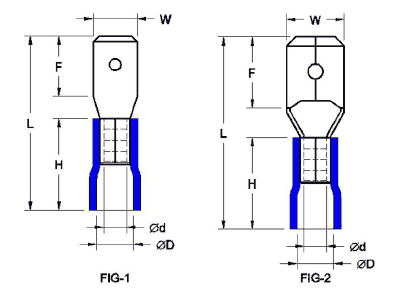

Dimensions (mm)FIG
WFLHØdØD
22-16
A.W.G.

0.5-1.5 mm²
VD1-2.8M5 2.8 6.6 18.8 10.0 1.7 4.0 1
VD1-2.8M8 2.8 6.6 18.8 4.0 2
VD1-4.8M5 4.8 6.6 18.8 4.0 1
VD1-4.8M8 4.8 6.6 18.8 4.0 2
VD1-6.3M 6.3 7.8 21.0 4.0 2
16-14
A.W.G.
1.5-2.5  mm²
VD2-2.8M5 2.8 6.6 18.8 10.0 2.3 4.5 1
VD2-2.8M8 2.8 6.6 18.8 4.5 2
VD2-4.8M5 4.8 6.6 18.8 4.5 1
VD2-4.8M8 4.8 6.6 18.8 4.5 2
VD2-6.3M 6.3 7.8 21.0 4.5 2
12-10
A.W.G.
4-6 mm²
VD5-6.3M 6.3 7.8 24.0 13.0 3.4 5.5 2
