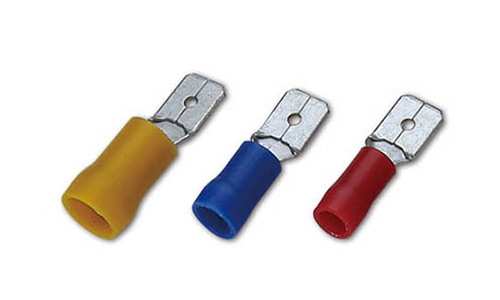

PVC絕緣平插式(半包)公端連接器(易進式銅管)

PVC絕緣平插式(半包)公端連接器(易進式銅管)

產品描述
  • 編號:VD1-2.8M5C〜VD5-6.3MC
  • 絕緣材料:聚氯乙烯(PVC)
  • 端子材質:青銅
  • 套管:銅套
  • 電鍍:錫

附加檔

VD-MC-PDF.pdf
PVC Insulated Male Lug(Double Crimp)
WIRE RANGE
A.W.G. mm²
ITEM
NO.

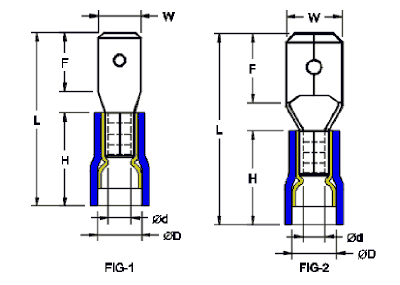

Dimensions (mm)FIG
WFLHØdØD
22-16
A.W.G.

0.5-1.5  mm²
VD1-2.8M5C 2.8 6.6 19.3 10.5 1.7 4.1 1
VD1-2.8M8C 2.8 6.6 19.3 4.1 2
VD1-4.8M5C 4.8 6.6 19.3 4.1 1
VD1-4.8M8C 4.8 6.6 19.3 4.1 2
VD1-6.3MC 6.3 7.8 21.5 4.1 2
16-14
A.W.G.

1.5-2.5  mm²
VD2-2.8M5C 2.8 6.6 19.3 10.5 2.3 4.9 1
VD2-2.8M8C 2.8 6.6 19.3 4.9 2
VD2-4.8M5C 4.8 6.6 19.3 4.9 1
VD2-4.8M8C 4.8 6.6 19.3 4.9 2
VD2-6.3MC 6.3 7.8 21.5 4.9 2
12-10
A.W.G.

4-6  mm²
VD5-6.3MC 6.3 7.8 24.0 13.0 3.4 6.7 2
