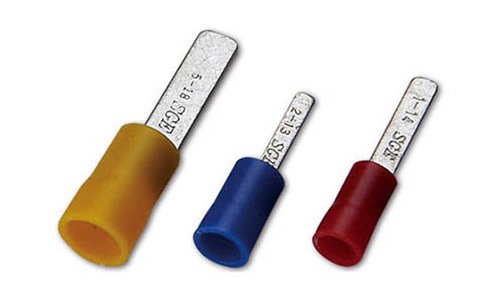

PVC絕緣刀型(扁平型)端子

PVC絕緣刀型(扁平型)端子

產品描述
  • 編號:NO.VBL1-9〜VBL5-18
  • 絕緣材料:聚氯乙烯(PVC)
  • 端子材質:銅
  • 電鍍:錫

附加檔

VBL-PDF.pdf
PVC Insulated Blade Terminals
WIRE RANGE
A.W.G.   mm²
ITEM
NO.

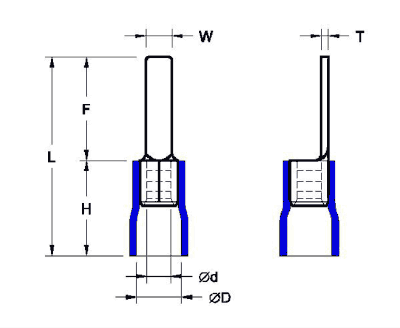

Dimensions   (mm)
WFLHØdØDT
22-16
A.W.G.

0.5-1.5 mm²
VBL1-9 2.8 9.0 19.0 10.0 1.7 4.2 0.75
VBL1-10 2.3 10.2 20.2
VBL1-11 3.0 11.1 21.1
VBL1-14 3.0 14.5 24.5
VBL1-18 2.3 18.0 28.0
16-14
A.W.G.

1.5-2.5  mm²
VBL2-9 2.8 9.0 19.0 10.0 2.3 4.6 0.8
VBL2-10 2.2 10.0 20.0
VBL2-13 2.2 13.0 23.0
VBL2-18 2.2 18.2 28.2
12-10
A.W.G.

4-6 mm²
VBL5-10 2.8 10.0 23.0 13.0 3.4 6.6 1.0
VBL5-14 4.5 14.2 27.2
VBL5-18 4.5 18.2 31.2
