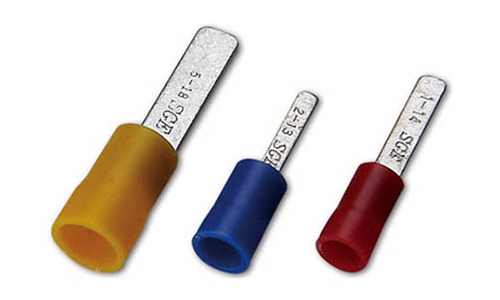

PVC絕緣刀型(扁平型)端子(易進式)

PVC絕緣刀型(扁平型)端子(易進式)

產品描述
  • 專利產品
  • 編號:NO.VBL1-9E〜VBL5-18E
  • 絕緣材料:聚氯乙烯(PVC)
  • 端子材質:銅
  • 電鍍:錫

附加檔

VBL-E-PDF.pdf
PVC Insulated Blade Terminals(Easy Entry)(New Patened)
WIRE RANGE
A.W.G. Mm²
ITEM
NO.
Dimensions (mm)
WFLHØdØDT
22-16
A.W.G.

0.5-1.5 mm²
VBL1-9E 2.8 9.0 19.5 10.0 1.7 4.2 0.75
VBL1-10E 2.3 10.2 20.7
VBL1-11E 3.0 11.1 21.6
VBL1-14E 3.0 14.5 25.0
VBL1-18E 2.3 18.0 28.5
16-14
A.W.G.

1.5-2.5  mm²
VBL2-9E 2.8 9.0 20.0 10.0 2.3 4.6 0.8
VBL2-10E 2.2 10.0 21.0
VBL2-13E 2.2 13.0 24.0
VBL2-18E 2.2 18.2 29.2
12-10
A.W.G.

4-6 mm²
VBL5-10E 2.8 10.0 23.0 13.0 3.4 6.6 1.0
VBL5-14E 4.5 14.2 27.2
VBL5-18E 4.5 18.2 31.2
