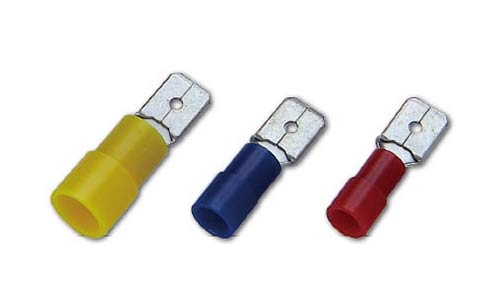

尼龍絕緣平插式(半包)公端連接器

尼龍絕緣平插式(半包)公端連接器

產品描述
  • 編號:END1-2.8M5〜END5-6.3M
  • 絕緣材料:尼龍
  • 端子材質:青銅
  • 電鍍:錫

附加檔

END-M-PDF.pdf
Nylon Insulated Male Lug(Easy Entry)
WIRE RANGE
A.W.G. mm²
ITEM
NO.

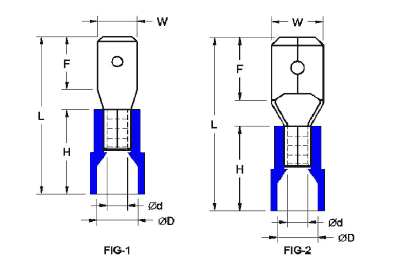

Dimensions (mm)FIG
WFLHØdØD
22-16
A.W.G.

0.5-1.5 mm²
END1-2.8M5 2.8 6.6 19.8 11.0 1.7 4.1 1
END1-2.8M8 2.8 6.6 19.8 2
END1-4.8M5 4.8 6.6 19.8 1
END1-4.8M8 4.8 6.6 19.8 2
END1-6.3M 6.3 7.8 22.0 2
16-14
A.W.G.

1.5-2.5 mm²
END2-2.8M5 2.8 6.6 19.8 11.0 2.3 4.5 1
END2-2.8M8 2.8 6.6 19.8 2
END2-4.8M5 4.8 6.6 19.8 1
END2-4.8M8 4.8 6.6 19.8 2
END2-6.3M 6.3 7.8 22.0 2
12-10
A.W.G.

4-6  mm²
END5-6.3M 6.3 7.8 24.0 13.0 3.4 6.5 2
