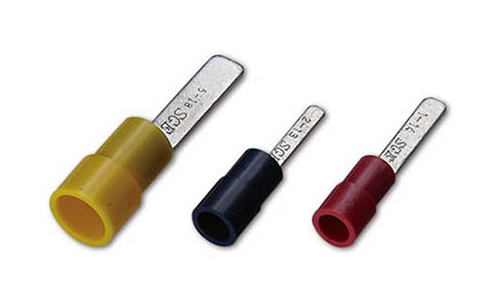

尼龍絕緣刀型(扁平型)端子(易進式)

尼龍絕緣刀型(扁平型)端子(易進式)

產品描述
  • 編號:NO.ENBL1-9〜ENBL5-18
  • 絕緣材料:尼龍
  • 端子材質:銅
  • 電鍍:錫

附加檔

ENBL.pdf
 Nylon Insulated Blade Terminals(Easy Entry)
WIRE RANGE
A.W.G. mm²
ITEM
NO.

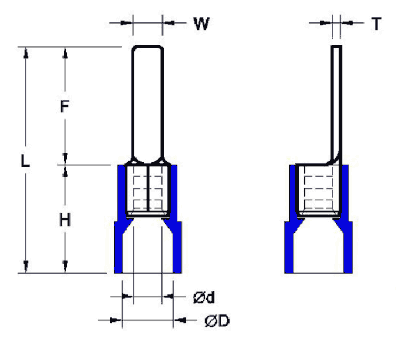

Dimensions (mm)
WFLHØdØDT
22-16
A.W.G.

0.5-1.5  mm²
ENBL1-9 2.8 9.0 20.0 10.5 1.7 4.1 0.75
ENBL1-10 2.3 10.2 21.2
ENBL1-11 3.0 11.1 22.1
ENBL1-14 3.0 14.5 25.5
ENBL1-18 2.3 18.0 29.0
16-14
A.W.G.

1.5-2.5  mm²
ENBL2-9 2.8 9.0 20.0 11.0 2.3 4.5 0.8
ENBL2-10 2.2 10.0 21.0
ENBL2-13 2.2 13.0 24.0
ENBL2-18 2.2 18.2 29.2
12-10
A.W.G.

4-6 mm²
ENBL5-10 2.8 10.0 23.0 13.0 3.4 6.5 1.0
ENBL5-14 4.5 14.2 27.2
ENBL5-18 4.5 18.2 31.2
